Nuestros Productos

Variador de Frecuencia

Características principales :

Equipos aptos para partir, parar y controlar la velocidad de todo tipo de motores eléctricos jaula de ardilla, permitiendo ahorros de costos eléctricos y manejo detallado del proceso.

La línea de variadores de frecuencia está diseñada para satisfacer cualquier tipo de aplicación, desde FDU para aplicaciones normales hasta VFX para aplicaciones de alta exigencia.

Aplicaciones:

Variadores FDU :

  • Bombas
  • Ventiladores
  • Compresores
  • Elevadores de carga
  • Sopladores
  • Etc.

Variadores VFX :

  • Chancadores y trituradoras
  • Correas transportadoras
  • Gruas de carga
  • Molinos
  • Mezcladoras

Además los equipos vienen en formato IP20, y también IP54 el que protege al variador en áreas de contaminación.

La versión en IP54 está consolidándose en los mercados, ya que disminuye los costos de instalación por no requerir gabinetes, ya que se instalan cerca del equipo, creando una confiabilidad en su aplicación y operación. La lógica nueva de los variadores permite, en algunos casos, eliminar el PLC y otros equipos adicionales.

Características Generales:

Solidez:
Equipo robusto, resistente, concebido y construido para afrontar las condiciones más extremas y entornos agresivos.
Caja metálica
Componentes críticos sobredimensionados.
Etapa de potencia a IGBT 1200v para equipos de 400v.
Etapa de potencia a IGBT 1600v para equipos de 690v.
Inmunidad frente a cortocircuitos y fallos a tierra en salida.

Diseño avanzado:
Optimización del control en alto par, durante el arranque o en baja velocidad.
Control de par EL-FI integrado en el equipo.
Flexibilidad de adaptación al proceso: Macros, comparadores, control E/S programable.

Flowdrive:
Control escalar.
Tecnología PWM.
Rango de Frecuencia: 0 a 200Hz.
Capacidad de sobrecarga: 120%1m/10m; 200% Tnom en arranque.
Bi-tensión: 220v/400v por software.

  MODELO FDU 2.0 MODELO VFX 2.0
Aplicación Bombas, ventiladores, compresores, elevadores Grúas, Molinos
chancadores, etc
Rango de Potencias 0,75 a 1500 Kw 0,75 a 1500 Kw
Voltaje de Alimentación 380 a 690 Volts 380 a 690 Volts
Corrientes max. 2,5 a 1500 Amps. 2,5 a 1500 Amps.
Protección IP54 IP54
Normas nternacionales Internacionales

Funciones:
  • 4 menus de configuración:
  • Función potenciómetro.
  • 28 referencias preseleccionadas (velocidad, presión, etc.).
  • Frecuencia de JOG.
  • Limitador de par EL-Fi integrado en el equipo
  • Control de bombas (max 7)
  • Protección térmica I2t
  • Compensación bajo voltaje
  • Spinstar – arranque al vuelo.
Opciones:


Tarjeta PTC
Tarjeta para encoder a VFB/X
(Control de velocidad .lazo cerrado)
CRIO I/O
Control completo de Puentes Grúa
Brake Choppers

Tarjetas de comunicaciones:

El display muestra valores para:
Serie RS 232/485
Buses de Cambio
Cartas MSF
Montaje

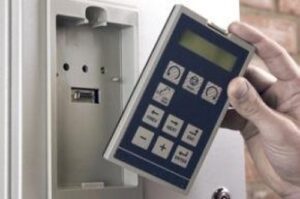

Consola de programación HPC
Panel externo ECP
Filtros de Salida
AIRDUC


Selección del equipo:

1) Primero se debe seleccionar la data del motor y los siguientes parámetros:

  KW oHP
  Voltaje de Referencia
  Intensidad nominal continua (A)

2) Seleccionar el tipo de variado de acuerdo a su aplicación:
  FDU: Aplicaciones sencillas
  VFB/VFX: Control de torque directo o aplicaciones complicadas.

3) Seleccionar el equipo de acuerdo al ejemplo de la tabla (superior)

4) Aplicar multiplicador

5) Aplicar Opciones
